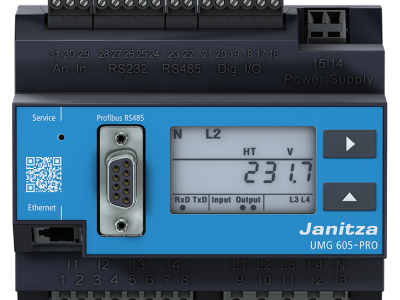

Анализатор качества электроэнергии UMG 605 PRO предназначен специально для контроля качества мощности по стандарту EN 50160.
Серия PRO оснащена приложениями, чтобы расширить возможности измерительных устройств. Благодаря подключению измерительных устройств, приложений и программного обеспечения, данные измерений легче интерпретируются и доступны пользователю в любое время и в любом месте. Это позволяет избежать трудоемких и дорогостоящих ручных расчетов.
Качество электроэнергии
- Постоянный мониторинг качества электроэнергии (например, EN 50160)
- Анализ гармоник до 63-й гармоники, четный и нечетный
- Интергармоники
- Коэффициент искажения THD-U / THD-I
- Измерение положительной, отрицательной и нулевой составляющей последовательности
- Измерение мерцания в соответствии с DIN EN 61000-4-15
- Регистрация и хранение переходных процессов (> 50 мкс)
- Запись кратковременных прерываний (> 20 мс)
- Мониторинг пусковых процессов
- Регистратор событий предельного значения
- 4 входа для измерения напряжения и 4 входа для измерения тока
- Регистрация и оцифровка эффективных значений (истинное среднеквадратичное значение) токов и напряжений (15 — 440 Гц)
- Непрерывная выборка входов измерения напряжения и тока при 20 кГц
- Запись более 2000 измеренных значений за цикл измерения (200 мс)
- Возможность измерения номинального тока возможна для измерения текущих событий
- Четвертый вход для измерения тока подходит для измерения тока в нейтрали или PE-проводнике или для измерения любой разности потенциалов между N и PE
- Большая память измеренных данных (диапазон памяти = 5 000 000 измеренных значений)
- Простой удаленный опрос измеренных данных через собственную домашнюю страницу устройства
- Все интерфейсы могут использоваться одновременно
- До 4 портов могут быть доступны одновременно
- Автоматическая генерация и отправка отчетов о качестве электроэнергии
- Отчеты о качестве электроэнергии в соответствии с EN 50160, EN 61000-2-4, IEEE519
- Иллюстрация кривой ITI- (CBEMA)
- Планирование времени для составления отчетов
- Быстрая и надежная связь благодаря интеграции в существующую архитектуру Ethernet
- Интеграция в системы PLC и системы управления зданием
- Высокая гибкость благодаря использованию открытых стандартов
- Возможен одновременный опрос интерфейсов
- Простая интеграция устройств Modbus-RTU в архитектуру Ethernet с помощью функции шлюза Modbus
- Возможна интеграция устройств с одинаковыми форматами файлов и соответствующими кодами функций через интерфейс Modbus RTU
- Быстрый и надежный обмен данными через интерфейс RS485
- Скорость до 921,6 кБ / с
- Широкие возможности программирования на устройстве, 7 программ одновременно (функциональность PLC )
- Программирование исходного кода Jasic®
- Функциональные расширения далеко за пределы чистого измерения
- Полные приложения из библиотеки Janitza
- Информацию можно получить по электронной почте и через домашнюю страницу устройства
- Доступ к домашней странице устройства через веб-браузер
- Онлайн данные, исторические данные, графики, события и многое другое, доступны прямо с домашней страницы
- 128 МБайт
- 5.000.000 сохраненных значений
- Диапазон записи до 2 лет
- Запись свободно настраивается пользователем
- Измерительное устройство может работать на домашней странице так же, как и на дисплее устройства.
- Преимуществом домашней страницы устройства является постоянная доступность данных измерений — без предварительной установки программного обеспечения.
- Домашняя страница устройства может отображаться на любом конечном устройстве и будет адаптирована к функциям устройства.
- Простое управление возможно благодаря единому дизайну программного обеспечения для визуализации GridVis® и домашней страницы устройства.
