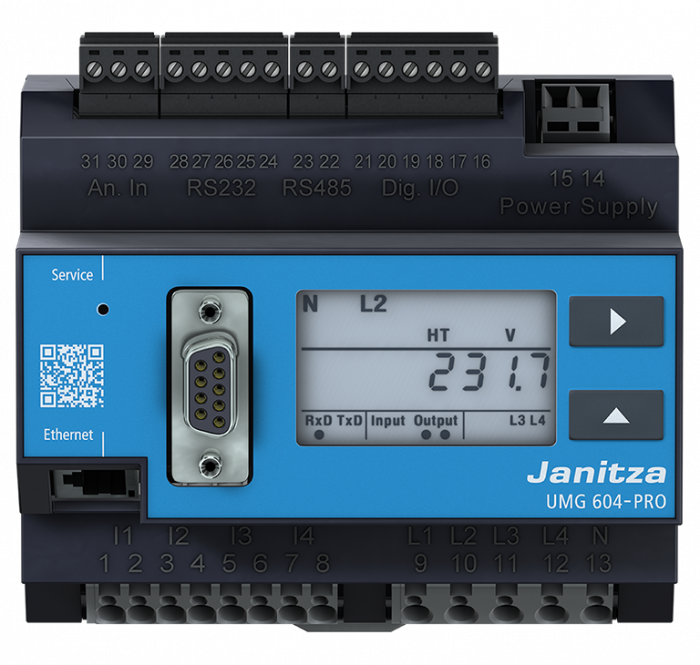

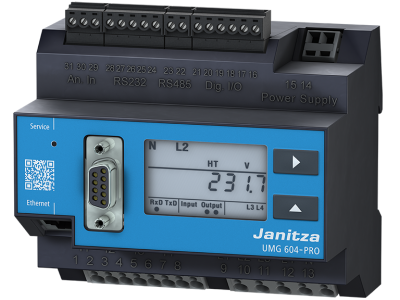

Анализатор качества электроэнергии UMG 604 E-PRO
Многофункциональное измерительное устройство, регистратор переходных процессов, счетчик (кВт / ч, кварч), оптимизация пиковой нагрузки, анализатор гармоник, PLC, мониторинг состояния, графосоставитель событий, регистратор данных.
Качество электроэнергии- Анализ гармоник до 40-й гармоники
- Несбалансированность
- Коэффициент искажения THD-U / THD-I
- Измерение положительной, отрицательной и нулевой составляющей последовательности
- Кратковременные перерывы (> 20 мс)
- Регистрация и хранение переходных процессов (> 50 мкс)
- Процесс запуска
- Функция регистрации неисправностей
- Индикация вращающегося поля
DIN-рейка (6TE): простая и экономичная установка
- Монтаж на 35 мм DIN рейку
- Очевидные ценовые преимущества в конструкции распределительного шкафа благодаря меньшим усилиям по установке и подключению
- Простая интеграция в LVDB, в машиностроении, в распределительной панели установки для систем управления зданием, в IT и в центрах обработки данных
Современная коммуникация через Ethernet
- Быстрая, оптимизированная по стоимости и надежная связь благодаря интеграции в существующую архитектуру Ethernet
- Интеграция в системы PLC и системы управления зданием
- Высокая гибкость благодаря использованию открытых стандартов
- Возможен одновременный опрос интерфейсов
- Простая интеграция устройств Modbus-RTU в архитектуру Ethernet с помощью функции шлюза Modbus
- Возможна интеграция устройств с одинаковыми форматами файлов и соответствующими кодами функций через интерфейс Modbus RTU
- Быстрый и надежный обмен данными через интерфейс RS485
- Скорость до 921,6 кБ / с
- Широкие возможности программирования на устройстве, 7 программ одновременно (функциональность PLC )
- Программирование исходного кода Jasic®
- Функциональные расширения далеко за пределы чистого измерения
- Полные приложения из библиотеки Janitza
- 128 МБайт
- 5.000.000 сохраненных значений
- Диапазон записи до 2 лет
- Запись свободно настраивается пользователем
- Каждое измерительное устройство имеет встроенный веб-сервер, который имеет отдельную домашнюю страницу. Измерительное устройство может работать на домашней странице так же, как и на дисплее устройства.
- Кроме того, также могут быть получены обширные текущие и исторические данные измерений, включая анализ качества электроэнергии. Преимуществом домашней страницы устройства является постоянная доступность данных измерений — без предварительной установки программного обеспечения.
- Пользователь может сразу получить обзор всех энергетических данных. Домашняя страница устройства может отображаться на любом оконечном устройстве и будет адаптирована к функциям устройства.
- Простое управление возможно благодаря единому дизайну программного обеспечения для визуализации GridVis® и домашней страницы устройства.
Преимущества
- Доступ к мощной домашней странице устройства через веб-браузер
- Постоянная доступность данных измерений
- Не требуется установка программного обеспечения
- Онлайн данные, исторические данные и т.д. могут быть вызваны непосредственно через домашнюю страницу устройства
- Расширение функции возможно через приложения
- Удаленное управление дисплеем устройства через домашнюю страницу
- Интегрированный сторожевой таймер PQ
- Гиперссылки предоставляют более подробную информацию
- Интегрированный монитор измеренных значений
- Обзор событий и переходных процессов в сети
- Удобный выбор режима расчета для отображения данных измерений в соответствии со стандартом IEC 61000-2-4 или EN 50160 (относится к UMG 605-PRO и UMG 512-PRO)
