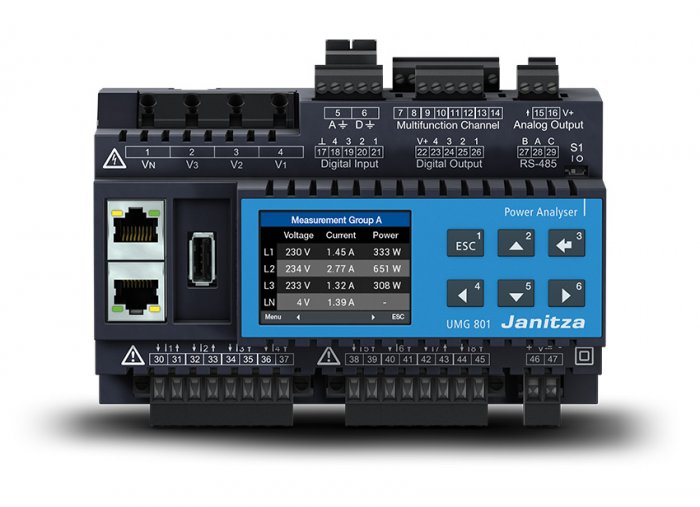

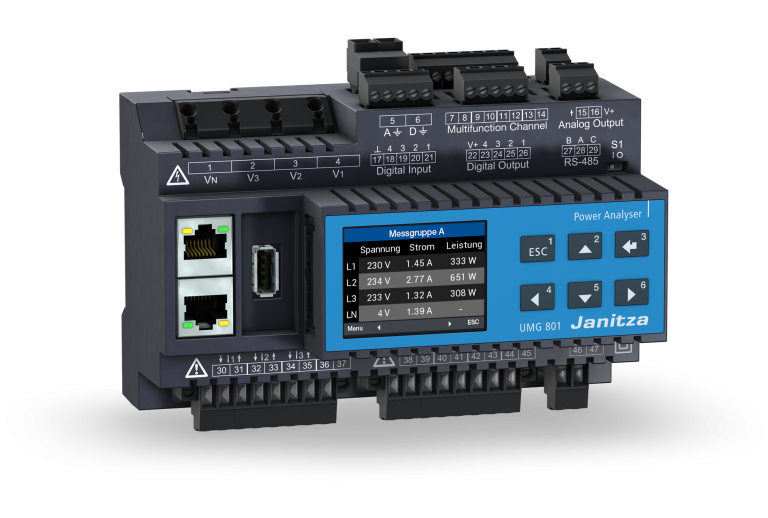

Устройство измерения энергии Janitza UMG 801 предлагает различные интерфейсы связи и обеспечивает прямую передачу данных в системы более высокого уровня через OPC UA, устраняя необходимость в дорогостоящей интеграции.
Модульно расширяемый UMG 801 идеально подходит для полного приобретения системы управления энергопотреблением (например, ISO 50001). Вы получаете прозрачность относительно потребления энергии и затрат на энергию на всех уровнях измерения. Кроме того, могут быть обнаружены критические отклонения в качестве электроэнергии, а также остаточные токи (RCM), которые нагружают или даже подвергают риску системы.
Все в одном устройстве
- Базовое устройство имеет:
-
- 8 каналов измерения тока с входами 1/5 A
- 4 многофункциональных канала, опционально конфигурируемые как RCM, каналы измерения температуры или дополнительные каналы измерения тока
- Обширная память данных измерений с 4 ГБ для хранения данных измерений
- Две группы по четыре цифровых ввода-вывода в каждой (переключение тарифов и импульсный вход, логические состояния)
- Аналоговый выход (DC 0 / 4-20 мА)
Высокое качество измерений
- Высокая частота дискретизации (напряжение 51,2 кГц)
- 1024 образца для измерения напряжения
- Высокая точность измерений на всех каналах
(V: 0,2% / A: 0,2% / кВтч: класс 0,2) - Максимальная безопасность: 1000 В CAT III
- Широкие параметры качества электроэнергии
- Напряжение до 127 гармоники и интергармоники — THD-U и THD-I
- Несбалансированность
- Широкие возможности для визуализации, анализа и документирования данных измерений энергии (программное обеспечение GridVis®)
- Интегрированная автоматическая генерация отчетов (программное обеспечение GridVis®)
- Встроенный цветной графический дисплей для визуализации и интуитивно понятного конфигурирования на месте
- Различные интерфейсы для одновременного использования
- 2 интерфейса Ethernet
- Интерфейс RS485 для считывания данных и может быть использован в качестве шлюза
- Комплексные протоколы и сервисы
(OPC UA и Modbus)
- Простая интеграция данных измерений от базового устройства и измерительных модулей в системы более высокого уровня (например, системы управления зданием, системы SCADA)
- Кибербезопасность: встроенные механизмы безопасности для защиты от несанкционированного доступа и неправомерного использования
- Конфигурирование всей измерительной системы через OPC UA
- Перспективная архитектура программного обеспечения по мере развития стандарта OPC UA с новыми приложениями
Преимущества
- Модульное расширение точек измерения с помощью измерительных модулей
- Открытое и перспективное общение через различные интерфейсы и OPC UA Server
- IPv4 и IPv6 Ethernet IP-адреса
- Многофункциональные каналы доступны и предлагают гибкие опции в зависимости от требуемого применения: RCM, измерение температуры или тока
- Простая интеграция в систему более высокого уровня благодаря открытой архитектуре связи через стандарт OPC UA (например, приложения GLT, SCADA и ERP)
- Универсальные интерфейсы, которые можно использовать одновременно
- Функциональные возможности шлюза для интеграции дополнительных устройств, например, UMG Janitza из нижних уровней измерений
- Безопасная связь через структуры безопасности OPC UA
- Хранение данных обеспечивается встроенной памятью основного устройства
