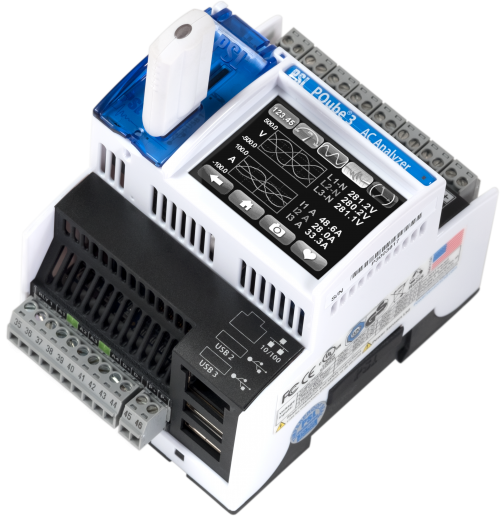

Этот компактный прибор — лучший монитор мощности и датчик в реальном времени.
Он регистрирует каждый тип возмущения мощности переменного тока — включая выборку импульсов 4 МГц — и является сертифицированным сверхточным счетчиком энергии класса А по стандарту IEC 61000-4-30, издание 3, класс A. С помощью одного прибора можно контролировать до двух трехфазных нагрузок или до восьми однофазных нагрузок.
Он записывает данные об окружающей среде — такие как температура, влажность и атмосферное давление, вибрация, 3-осевое ускорение — а также параметры процесса, включая крутящий момент, обороты, уровень топлива, расход воды и многое другое.
Характеристики- Контролирует мощность переменного тока (или мощность постоянного тока), а также параметры процесса, такие как скорость или расход, с помощью дополнительных аналоговых каналов переменного / постоянного тока
- Улучшает диагностику питания, также измеряя условия окружающей среды с помощью усовершенствованных пробников EnviroSensor
- Измерения вашей кампании хранятся в течение многих лет и постоянно хранятся в виде 1 мин (мин / макс / среднее) ежедневно или 5 мин, еженедельно или ежемесячно. Нет пробелов, вы не пропустите ни одного цикла
- Вы можете хранить несколько тысяч событий (32 ГБ флеш-памяти)
- Обширная библиотека сигналов запуска по величине напряжения, импульсам HF напряжения, частоте, броскам тока, каналам переменного / постоянного тока и многим другим
- Все измеренные параметры доступны каждые полсекунды в режиме реального времени (через ModbusTCP / IP, DNP3.0 или SNMP)
- Тенденции и события могут быть быстро доступны с помощью интернет-браузера — программное обеспечение не требуется
- Интерфейс доступен на более чем 13 языках — графики могут быть представлены на двух языках одновременно (идеально подходит для международных команд)
Легко устанавливается
- Подключает сетевое напряжение непосредственно к клеммам PQube 3 до 600 В переменного тока номинальным
- Безопасное и быстрое подключение к токам с помощью расщепленных CTs или гибких (катушки Роговского) CTs
- Автоматическая настройка путем автоматического определения частоты сети, конфигурации проводки и номинального напряжения

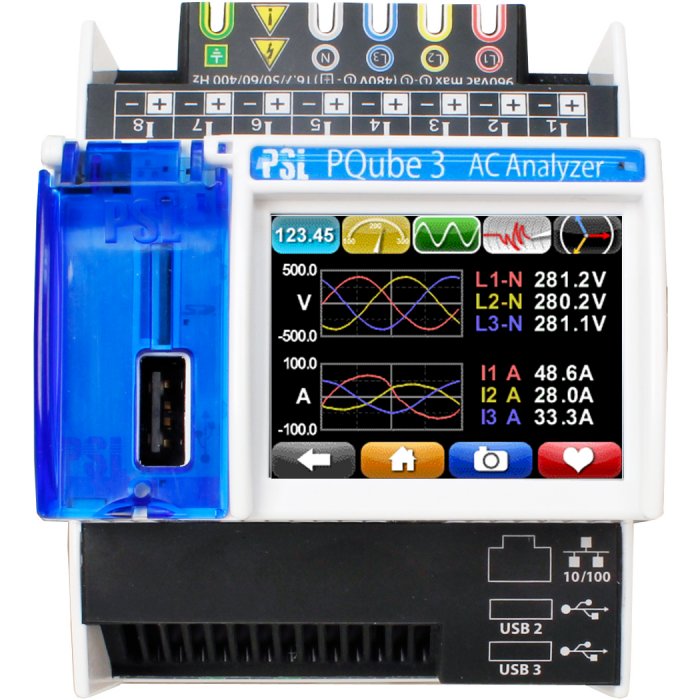

- Позволяет легко проверить проводку и отображает состояние с помощью встроенного цветного сенсорного экрана
- Может управлять ошибками проводки соединения после того, как установка сделана, через конфигурацию
Прост в использовании
- Легкие изменения в конфигурации могут быть выполнены на месте с помощью флэш-накопителя USB или удаленно через веб-браузер, FTP или электронную почту
- Бесплатные обновления прошивки можно выполнить на месте с помощью USB-накопителя или удаленно через веб-браузер или FTP
- Легко соединяет каналы тока с трансформаторами тока с расщепленным сердечником или гибкими (катушки Роговского) трансформаторами тока
- Поддерживает 8 X однофазных цепей или две X 3-фазных цепей
- Соответствует ANSI C12.20, класс 0.2 (а также: Class 0.2S IEC 62053-22)
- Вычисляет 4-квадрантную энергию (импорт / экспорт, реактивная / емкостная)
- Вычисляет активную / реактивную / кажущуюся мощность, коэффициент мощности или DPF (CosPhi)
- Поддерживает пользовательские интервалы спроса (3, 10, 15, 30, 60 минут)
- Публикует в реальном времени значения всех мощностей и энергий (Modbus TCP / IP, DNP3.0, SNMP)
Процесс
- Усовершенствуйте свою диагностику, добавив:
- Температура, влажность, атмосферное давление, ударные и сейсмические измерения, уровень вибрации с помощью передовых EnviroSensors PSL (ENV2)
- Измерения внешних датчиков: солнечного излучения, расхода, скорости, заряда и расхода батареи, с четырьмя аналоговыми каналами AC / DC PQube 3
- Обнаружение и запись механических ударов, сейсмических нарушений
Анализатор мощности
- Синхронизированная выборка с частотой 512 выборок за такт на ВСЕХ каналах
(включает восемь токов, четыре аналоговых AC / DC, один цифровой) - До 4 МГц высокочастотное обнаружение и запись импульсов на всех четырех каналах напряжения
- Полностью соответствует требованиям класса A метода измерения IEC 61000-4-30 Ed3
- Сбои / выбросы / прерывания по сетевому напряжению (IEC 61000-4-30 Ed3 / IEEE 519), также на аналоговых каналах AC / DC
- Напряжение, гармоники тока и межгармоники в соответствии с IEC 61000-4-7
- Мерцание напряжения класса F1 в соответствии с IEC 61000-4-15
- Кондуктивные излучения 2 кГц-150 кГц в соответствии с IEC 61000-4-30 ed3 (в режиме реального времени и в режиме записи)
- Мониторинг 2 X 3-фазных синхронизированных измерений напряжения (двойной режим)
- Синхронизация часов по NTP, SNTP или GPS
- Запись сигнала до 128 циклов и до 16 секунд RMS при возникновении события
- Месяцы данных измерений (32 ГБ встроенной флэш-памяти)
- Встроенный веб-сервер, FTP-сервер, почтовый сервер и встроенный брандмауэр
